法蘭旋塞閥
| 單(雙)沖洗旋塞閥 |
 |
產品名稱： | 單(雙)沖洗旋塞閥 | |||||
| 型號： | SING、BOUBA | ||||||
| 口徑： | DN50-250 | ||||||
| 壓力： | 150-900LB | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【單(雙)沖洗旋塞閥】 | |||||||
單(雙)沖洗旋塞閥詳細介紹
單(雙)沖洗旋塞閥產品概述：

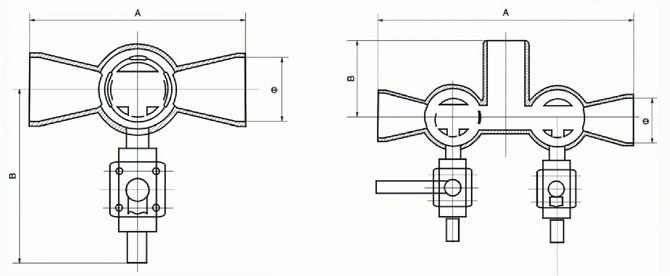

單(雙)沖洗旋塞閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、焊接，結構形式可選用單動洗、雙動洗，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN50-250mm，材質可選用鑄鐵、鑄鋼、不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配。單(雙)沖洗旋塞閥外形結構圖：
單(雙)沖洗旋塞閥連接尺寸：
| 公稱通徑 （in） |
150Lb單沖洗 | 公稱通徑 （in） |
150Lb雙沖洗 | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | Ф | A | B | C | Ф | ||
| 2 | 216 | 278 | 54.8 | 2 | 432 | 115 | 278 | 54.8 |
| 3 | 305 | 278 | 82.8 | 3 | 585 | 140 | 293 | 82.8 |
| 4 | 356 | 293 | 108.2 | 4 | 686 | 150 | 308 | 108.2 |
| 6 | 432 | 308 | 161.5 | 6 | 842 | 200 | 320 | 161.5 |
| 8 | 508 | 320 | 211.6 | 8 | 970 | 270 | 270 | 211.6 |
| 10 | 572 | 333 | 264.7 | 10 | 1144 | 350 | 350 | 264.7 |
| 公稱通徑 （in） |
300Lb單沖洗 | 公稱通徑 （in） |
300Lb雙沖洗 | |||||
| A | B | Ф | A | B | C | Ф | ||
| 2 | 216 | 278 | 54.8 | 2 | 432 | 115 | 278 | 54.8 |
| 3 | 305 | 278 | 82.8 | 3 | 585 | 140 | 293 | 82.8 |
| 4 | 356 | 293 | 108.2 | 4 | 686 | 150 | 308 | 108.2 |
| 6 | 432 | 308 | 161.5 | 6 | 842 | 200 | 320 | 161.5 |
| 8 | 508 | 320 | 208 | 8 | 970 | 270 | 270 | 211.6 |
| 10 | 572 | 333 | 260.4 | 10 | 1144 | 350 | 350 | 264.7 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【單(雙)沖洗旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
