當前位置：首頁 >> 過濾器
>> T型過濾器 >> 直通式T型過濾器 更新時間 2025-5-10 0:41:21
T型過濾器
| 直通式T型過濾器 |
 |
產品名稱： | 直通式T型過濾器 | |||||
| 型號： | ST61H | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 1.0-16.0MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【直通式T型過濾器】 | |||||||
直通式T型過濾器詳細介紹
直通式T型過濾器產品概述：
直通式T型過濾器是一種由三通管件、法蘭、法蘭蓋、濾芯和濾芯擋圈等組成的三通直流式過濾器，其法蘭通過電焊工藝焊接在三通的管口上組成殼體，橢圓型濾芯擋圈斜置焊裝在三通的直通管形的內部，圓柱型濾芯放置于凸出管形的內部，一端安放在橢圓型濾芯擋圈上，另一端用法蘭蓋壓緊固定并通過螺栓螺母連接在殼體法蘭上，該濾芯由濾筒和安裝在濾筒內的濾網兩部分組成，當流體由過濾器左端進口進入置有一定規格濾網的濾筒后后，其雜質被阻擋，而清潔的濾液則由右端出口排出。
直通式T型過濾器產品優點：
直通式T型過濾器在法蘭蓋上設有排污口，當需要清洗時，只要把法蘭蓋上的排放絲堵擰開，把濾液排凈，然后將可拆卸的濾筒取出，清洗干凈后重新裝入即可，其可根據用戶實際工況需要選用《SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收》、《GB/T 14382-2008管道用三通過濾器》和《HG/T 21637-2021化工管道過濾器系列》等標準設計和制造。

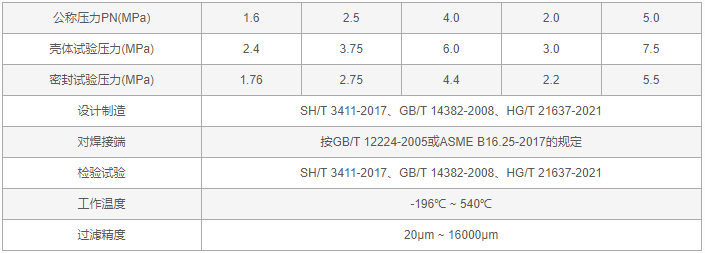

直通式T型過濾器技術規范：

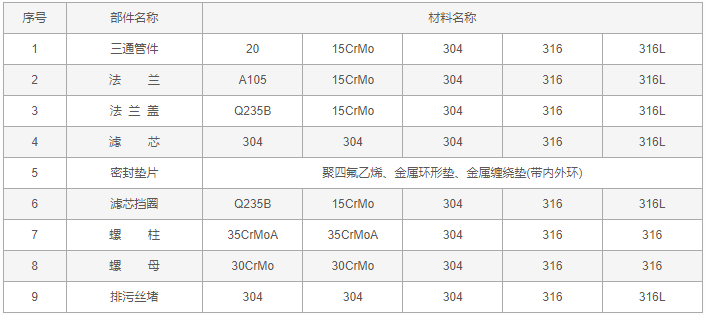

直通式T型過濾器零件材料：

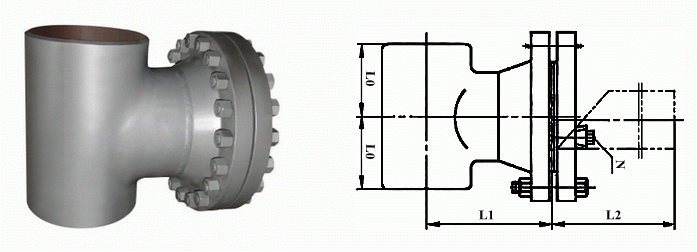

直通式T型過濾器外形結構圖：

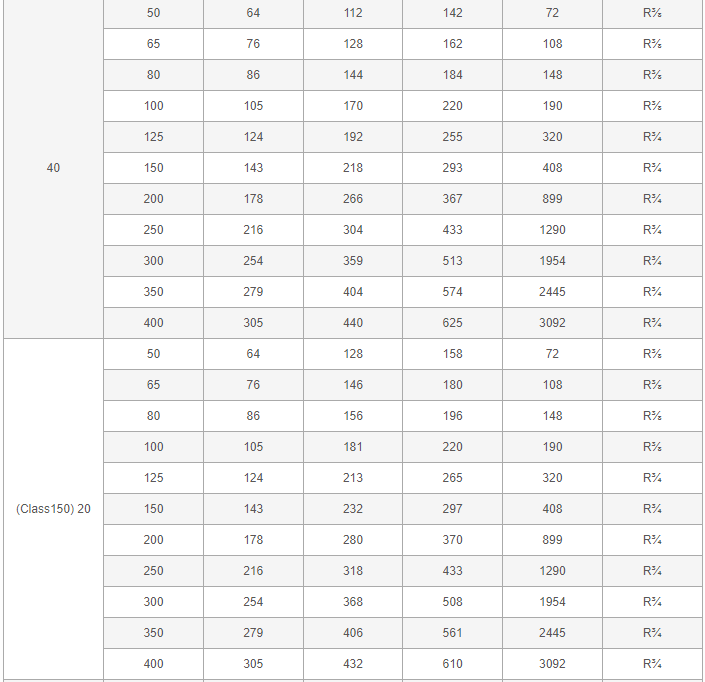

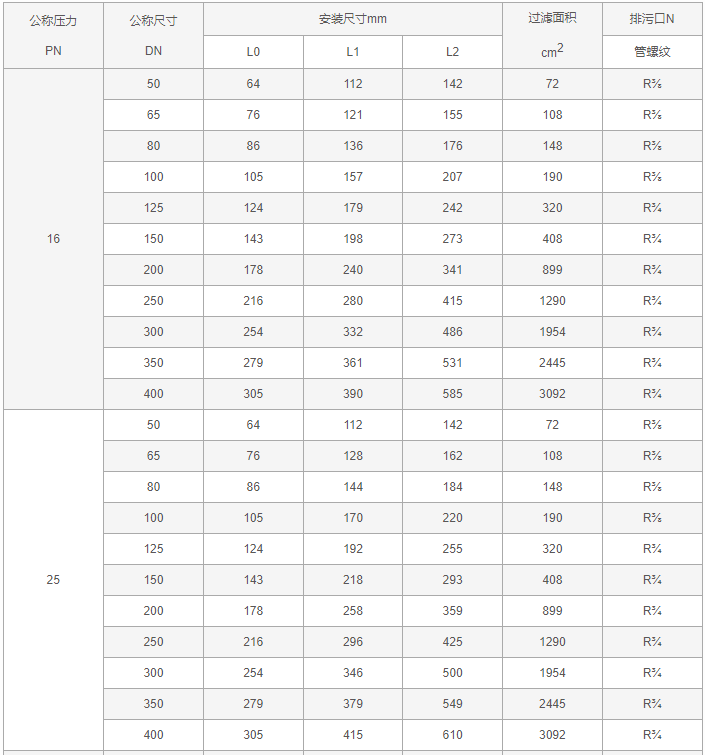

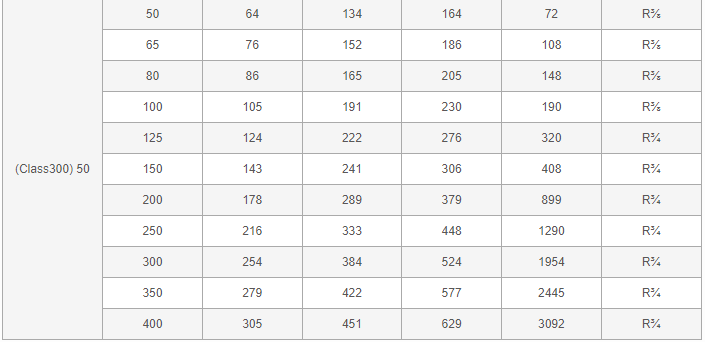

直通式T型過濾器外形尺寸表：
直通式T型過濾器訂貨參數：
尊敬的客戶！如果您需要訂購我公司直通式T型過濾器產品，咨詢時請說明產品類型，產品設計制造標準、法蘭執行標準、公稱通徑、公稱壓力、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等。以上尺寸參數為我公司按《GB/T 14382-2008管道用三通過濾器》標準提供，本產品宜安裝在直管段部位。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【直通式T型過濾器】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
